當前位置：網站首頁> 應用與設計 > AC-DC電源方案 > 適配品/充電器 >ME8327B 5V/3A 原邊反饋恒壓恒流充電器驅動方案
發布時間：2016-07-14 00:06:38
概述:
ME8327B 是一款滿足六級能效標準原邊反饋準諧振
模式的小功率AC/DC 電源控制芯片。內部集成了
650V,2A 的高壓功率MOS 管，最大功率10W，用于充
電器，適配器和LED 驅動領域。實現±5%的恒壓恒流精
度和小于100mW 的待機功耗。在恒壓模式下內置了線電
壓補償功能。采用準諧振控制，實現高效率和良好的EMI
性能，滿足六級能效標準要求。
該芯片集成了諸多保護功能，包括：VDD 欠壓保護
(UVLO)，VDD 過壓保護，軟啟動，逐周期過流保護，所
有管腳浮空保護，內置前沿消隱，VDD 電壓鉗位保護，
過溫保護，等等。

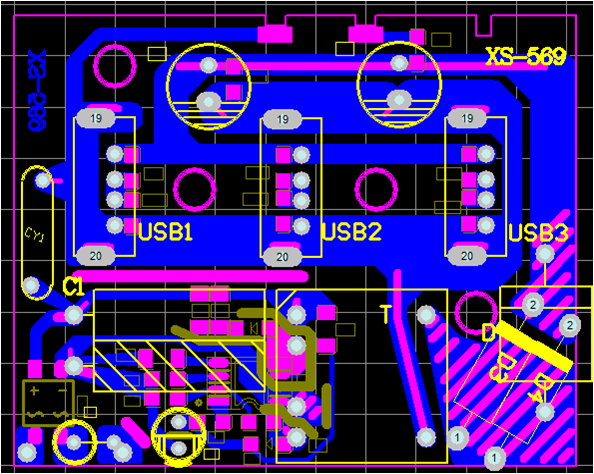

ME8327B 5V/3A 3個USB口 充電器方案 PCB圖：
ME8327B清單5V 3A 充電器BOM料表：
| 代號 | 名稱 | 規格 | 數量 | 備注 | |||
| F1 | 保險電阻 | 4.7Ω -1W | 1 | ||||
| CY1 | Y電容 | 222-400V | 1 | ||||
| C1 | 電解電容 | 400V- 15uF | 1 | φ10*12.5 | |||
| C2 | 貼片電容 | 1206-1nF-X7R-1KV | 1 | ||||
| C3 | 貼片電容 | 0805-33nF-X7R-50V | 1 | ||||
| C4 | 電解電容 | 50V- 10uF | 1 | φ5*8 | |||
| C5，C6 | 電解電容 | 16V-1000uF | 2 | φ8*12.5 | |||
| R6 | 貼片電阻 | 1206-3MΩ ±5% | 1 | ||||
| R1 | 貼片電阻 | 1206-200KΩ ±5% | 1 | ||||
| R2 | 貼片電阻 | 0805-4.7Ω ±5% | 1 | ||||
| R4 | 貼片電阻 | 0805- 3.3KΩ ±1% | 1 | ||||
| R3 | 貼片電阻 | 0805-18KΩ ±1% | 1 | ||||
| R5 | 貼片電阻 | 1206-1.5Ω ±1% | 1 | ||||
| R7,R8 | 貼片電阻 | 0805- 1KΩ ±5% | 2 | ||||
| R9-R14 | 貼片電阻 | 0805- 56KΩ ±5% | 6 | ||||
| D1 | 二極管 | 1N4007 SDO-323 | 1 | ||||
| D2 | 二極管 | 1N4148 SDO-323 | 1 | ||||
| D3，D4 | 肖特基二極管 | 540 | 2 | 低VF值 | |||
| D | 肖特基二極管 | 10S50 | 1 | ||||
| BD1 | 貼片橋堆 | MB6S | 1 | ||||
| U1 | 貼片電路 | ME8327 | 1 | SOP7 南京微盟 | |||
| T1 | 變壓器 | 1 | EPC17臥式 | ||||
| PCB | 印板 | 1 | |||||

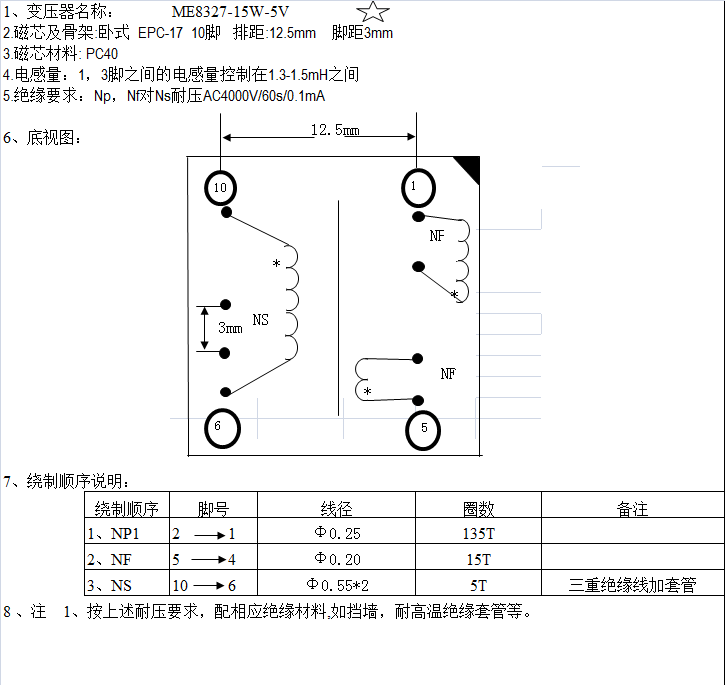

ME8327B變壓器5V 3A 充電器方案：
