當前位置：網站首頁> 產品中心 > 電源管理類 > AC/DC電源管理芯片 > 原邊反饋 >ME8321 5W六級能效原邊反饋恒壓恒流電源管理芯片
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-11 19:11:40
產品描述:ME8321是一款滿足六級能效標準原邊反饋準諧振
模式的小功率AC/DC電源控制芯片。內部集成了650V
的高壓功率MOS管，用于充電器，適配器和LED驅動
領域。實現±5%的恒壓恒流精度和小于100mW 的待機功
耗。在恒壓模式下內置了線電壓補償功能。采用準諧振控
制，實現高效率和良好的EMI 性能，滿足六級能效標準要求。
ME8321該芯片集成了諸多保護功能，包括：VDD欠壓保護
(UVLO)，VDD 過壓保護，軟啟動，逐周期過流保護，所
有管腳浮空保護，內置前沿消隱，VDD電壓鉗位保護，
過溫保護，等等。
產品指數:
效率滿足六級能效要求
原邊反饋(PSR)準諧振（QR）控制技術實現高效率，無需光耦和TL431
±5%恒壓恒流精度
待機功耗小于100mW
內置650V高壓MOSFET功率管
恒壓模式下內置線壓降補償(Cable drop compensation)
內置軟啟動
所有管腳浮空保護
輸出過壓保護
逐周期電流限制
內置前沿消隱(Leading edge blanking)
VDD欠壓保護(UVLO)，過壓保護及鉗位
過溫保護
應用領域:
充電器
適配器
LED照明

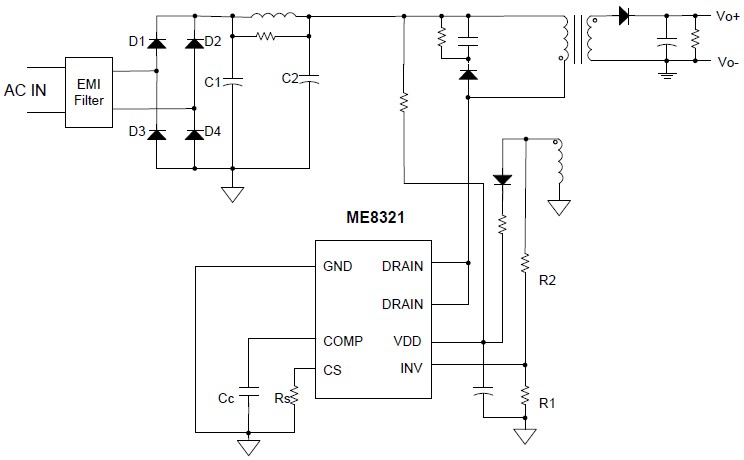

ME8321 5V1A充電器系統應用圖:
