基于多功能直驅驅動系列設計:
單路或雙路多功能可選，輕觸開關換擋
輸入電壓：2.5V-5V
內置 NMOS 可直接驅動 1~5W LED
高達 1.8A 的驅動電流能力（可外擴）
防電池反接保護功能
內嵌1檔/2檔/3檔/5檔可調
分別為：
1檔功能為：100%亮-滅
2檔功能為：100%亮-25%亮-滅-隱藏功能長按3秒SOS
3檔功能為：100%亮-25%亮-爆閃-滅
5檔功能為：100%亮-50%亮-25%亮-8HZ爆閃-SOS
可外擴MOS場效應管加大輸出電流
智能方塊燈是一種點光源高級裝飾燈具，方塊形，PC外殼，光線柔和飽滿，也可拼接不同形狀圖案，變化絢麗多姿。
調光芯片OC7100，在智能方塊燈的應用。
從框圖可以看出電源電路給調光芯片OC7100及LED供電，另一路通過LDO降壓給到MCU提供正常供電，MCU可通過PWM或模擬信號控制調光芯片OC7100，使智能方塊燈產生明暗不同的LED亮度效果。
1：工作電壓范圍2.5~40V，有較寬的電壓范圍。
2：輸出電流：10mA~1500mA（電流可設置），電流驅動能力較強。
3：PWM調光方式：最高頻率16kHz，調光平順，效果好。
4：輸出電流精度：±5%，精度較高。
5：內置過熱保護，性能穩定。
6：低靜態電流：60µA，損耗非常小。
7：靜電耐壓值（人體模型）：2000V，抗靜電能力強。
8：工作溫度范圍：-40~85℃，滿足一般消費產品需求。
9：帶有散熱襯底的ESOP8封裝，封裝圖如下。
10：應用參考圖如下，電路相對簡單。
| 產品型號 | 輸入電壓(V) | 輸出電流(mA) | 靜態功耗(uA) | 轉換效率(%) | 開關頻率(KHz) | 功率(W) | 外圍器件 | 功能 | 特點 | 封裝 | 空載電流(UA) | 搭配IC |

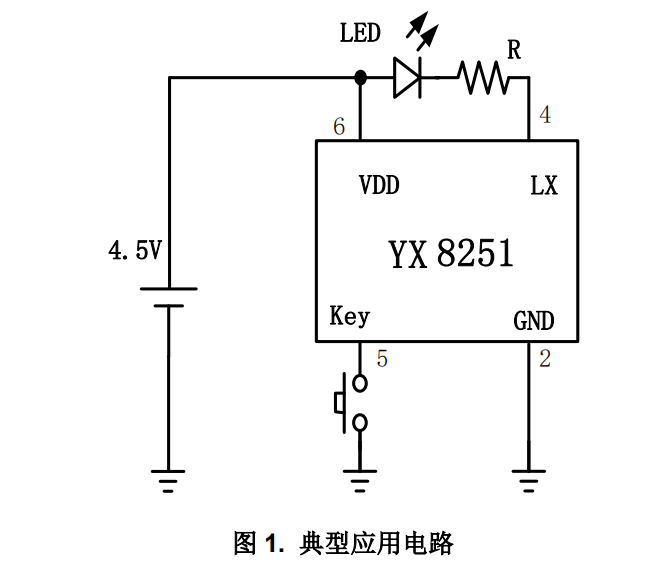

| YX8251 | 2.7-5 | 800 | 0.1 | / | / | 1-2.5 | C | 直驅 | 輕觸單功能亮、滅 | SOP8 | / | / |
| YX8253C | 2.5-5 | 800 | 2 | 92 | / | 1-2.5 | C+R | 直驅 | 輕觸三功能(全亮25%亮、8HZ 暴閃三功能)+長按SOS |
SOT23-6 | / | / |

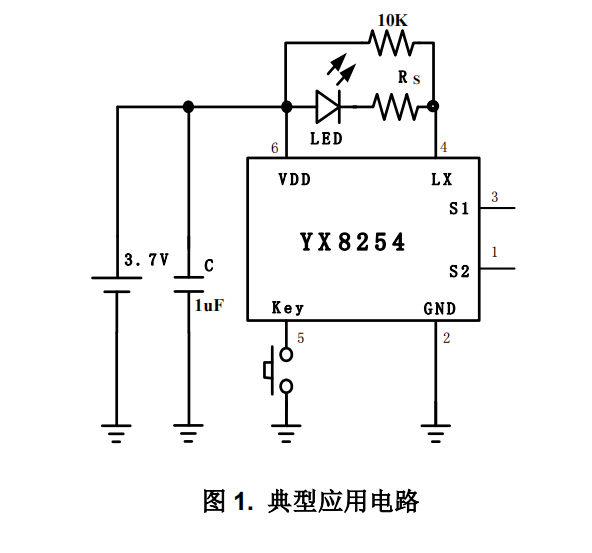

| YX8254 YX8254B YX8254C |
2.5-5 | 1800 | 1 | 92 | 500 | 1-5 | C+R | 直驅 |
輕觸多功能
四種模式可選
|
SOT23-6 | / | / |
| 型號 | 序號 | 功能選擇引腳接發 | 功能(輕觸換擋) | 隱藏功能長按3S進入 | ||||||
| s2 | s1 | |||||||||
| YX8254 | 1 | 接地(0) | 接地(0) | 關 | 100%亮 | 25%亮 | 2.03Hz閃 | |||
| 2 | 接地(0) | 接VDD(1) | 關 | 100%亮 | 8.14Hz閃 | |||||
| 3 | 接VDD(1) | 接地(0) | 關 | 100%亮 | 2.03Hz閃 | |||||
| 4 | 接VDD(1) | 接VDD(1) | 關 | 100%亮 | ||||||
| YX8254B | 1 | 接地(0) | 接地(0) | 關 | 100%亮 | 25% | 8.14Hz | SOS | ||
| 2 | 接地(0) | 接VDD(1) | 關 | 100%亮 | 25% | |||||
| 3 | 接VDD(1) | 接地(0) | 關 | 100%亮 | 50% | 25% | 8.14Hz | SOS | ||
| 4 | 接VDD(1) | 接VDD(1) | 關 | 100%亮 | 50% | 8.14Hz | ||||
| YX8254C | 1 | 接地(0) | 接地(0) | 關 | 100%亮 | 25% | SOS | |||
| 2 | 接地(0) | 接VDD(1) | 關 | 100%亮 | 8.14Hz | SOS | ||||
| 3 | 接VDD(1) | 接地(0) | 關 | 100%亮 | 2.03Hz | SOS | ||||
| 4 | 接VDD(1) | 接VDD(1) | 關 | 100%亮 | SOS | |||||
