LED草坪燈芯片適用于：一節鎳氫電池/兩節鎳氫電/3.2V磷酸鐵鋰電池/3.7V鋰電池外圍元器件少、效率高、具有升壓、光控、充電、過充保護、過放保護、DC-DC恒流恒壓、定時調光、亮燈自動調節功能等。

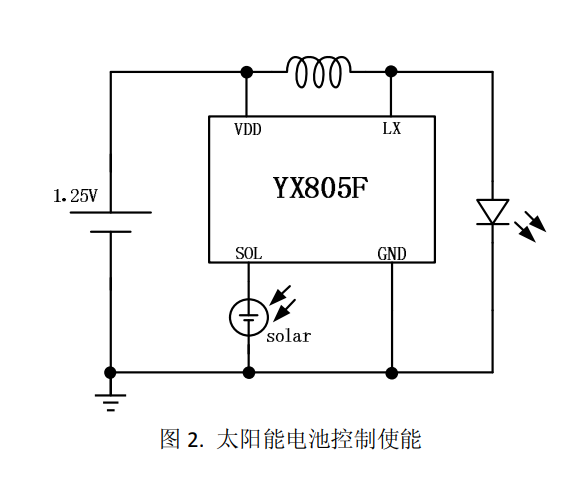

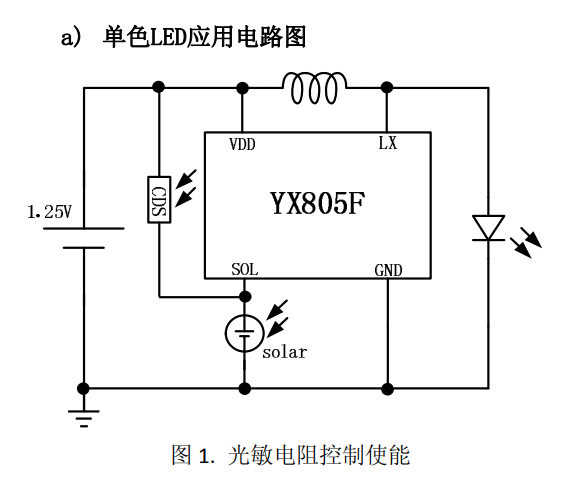

一節鎳氫電池(圖1)
兩節鎳氫電池(圖2)
3.2V磷酸鐵鋰電池/3.7V鋰電池(圖3)
| 產品型號 | 輸入電壓(V) | 輸出電流(mA) | 靜態功耗(uA) | 轉換效率(%) | 開關頻率(KHz) | 外圍器件 | 封裝 | 特點 |
| YX807 | 0.9-1.5 | 150 | 30 | 83 | 100-200 | L | TO94 SOT23-5 |
當電池電壓降到1.1V左右亮燈電流逐漸減少，延長陰雨天亮燈時間，帶過放保護 |
| YX805F | 0.9-1.5 | 180 | 22 | 85 | 100-250 | L | TO94 SOT23-5 |
帶過放保護大電流 |
| YX8050 | 0.9-1.5 | 35 | 22 | 83 | 500-750 | L | TO94 | 電感成本降低 |
| YX8018 | 0.9-1.5 | 40 | 22 | 83 | 200-340 | L | TO94 SOT23-6 |
也可用于兩節1.2V電池小電流 |
| YX5252F | 0.9-1.8 | 40 | 30 | 85 | 200-340 | L | TO94 | 帶過放保護小電流 |

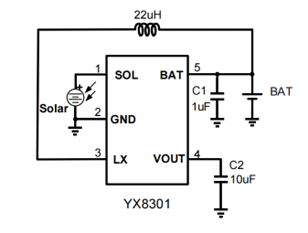

| YX8301 | 0.9-3.3 | 400 | 280 | 85 | 60-300 | 2C+L | SOT23-5 | 太陽能+PFM DC DC升壓兩節鎳氫電池 |
| YX8022 | 1.6-2.7 | 200 | 30 | 83 | 50-150 | L | TO95 SOT23-5 |
兩節1.2V電池帶過放保護兩節鎳氫電池 |
| YX8183L | 2.5-3.7 | 300 | 33 | 95 | / | C+R | SOT23-5 | 3.2V磷酸鐵鋰電池供電線供電， 線性恒流輸出帶過，放過充保護 |
| YX8184L | 2.5-3.7 | 500 | 20 | 95 | / | C+3R | SOP8 | 3.2V磷酸鐵鋰電池帶恒流， 定時調光帶過充、過放保護 |
| YX8183H | 2.5-4.2 | 300 | 38 | 89 | / | C+R | SOT23-5 | 3.7V鋰電供電可選線性恒流 輸出，帶過充、過放保護 |
| YX8184 | 2.5-4.2 | 400 | 30 | 89 | / | C+3R | SOP8 | 3.7V鋰電池，帶橫流定時調光，帶過充過放保護 |
| YX8183 | 2.5-4.2 | 400 | 20 | 93 | / | C+R | SOP8 | 3.2V/3.7V鋰電供電可選，線性 恒流輸出帶過充、過放保護 |
